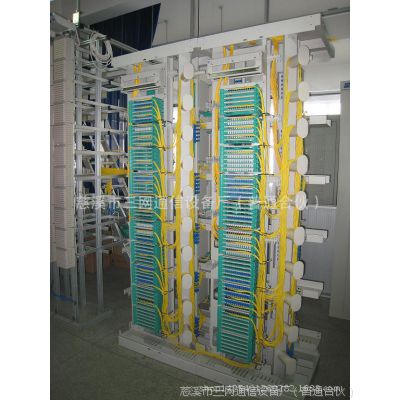

光纤总配线架（中国三网通信制造）OMDF光总配线架|MODF光纤总配线架|OMDF光纤配线架|中华人民共和国通信行业标准光纤配线架YD/T 778-2006《光纤配线架》Q/CT 2354-2011《中国电信光总配线架技术要求》FTTH接入层光纤分配架|光纤跳线架规格（288芯、576芯、648芯、720芯、792芯、864芯、960芯、1152芯、1440芯光纤总配线架） (Opticalfiber Main Distribution frame，简称OMDF)。OMDF的功能多样化。
OMDF光纤总配线架又称光纤配线柜，是用于光纤通信网络中对光缆、光纤进行终接、保护、连接及管理的配线设备。在本设备上可以实现对光缆的固定、开剥、接地保护，以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备。
光纤总配线架，采用前后操作方式。正面为线路侧，采用12 芯熔配一体化托盘（冰灰），背面为设备侧，采用96 芯配线单元。左侧成端光缆，右侧存储跳纤。
产品并架
主要特点：
• 前后操作方式，可多台并架使用；
• 设有分支光缆存储装置，可存储分支光缆余长；
• 跳纤可定长，架内跳纤可定长为2 米、3 米、4 米；
• 应用范围：适用于引入光缆在2000 芯以上的大型模块局、中心机房。
96芯翻转单元板
12芯小型熔配一体化托盘
订货指南：
外型尺寸（mm） 高×宽×深 | 外线侧 | 设备侧 | 总容量 （芯） | 适配器 | |||
配线单元（72芯） | 托盘数量（个） | 芯数（芯） | 配线单元（96芯翻转板） | 芯数 | |||
2000×720×600 | 9 | 54 | 648 | 6 | 576 | 1124 | FC SC |
2200×720×600 | 10 | 60 | 720 | 7 | 672 | 1392 | |
2600×720×600 | 12 | 72 | 864 | 8 | 768 | 1632 | |
3400×720×900 | 16 | 96 | 1152 | 10 | 960 | 2112 | |
注：1.设备缆的开剥长度，应控制在750mm-1050mm之间； 2.熔配一体化托盘外形尺寸（mm）:25×200×180(高×宽×深)，颜色：冰灰。 | |||||||
GPX光纤总配线架 适用场合： 产品特点： 产品规格
| |||||||||||||||||||||||||||||
其他介绍：
3.3.1 特点及优点 ◆ 采用中国电信标准设计，通用性强； ◆ 符合标准：YD/T 778-2006 ◆ 适用通信机房独立光纤跳接场，配线采用交叉连接方式，可以方便地实现光纤线路的连接、分配和调度； ◆ 全封闭柜式结构，防尘性能好； ◆ 设有高性能接地装置，保护设备安全。 3.3.2 主要技术性能 ◆ 工作环境温度：－25℃～+55℃ ◆ 环境湿度：≤93％(+40℃) ◆ 箱门开启角度：≥110° ◆ 箱门开启次数：≥2000次 ◆ 接地排耐电压水平：≥3000V(DC)/10mA/1min ◆ 绝缘电阻：≥1×103MΩ/500V ◆ 箱体安装型式：落地式 表一：光纤配线架配置表（采用单层/双层分路器托盘）： |
GPX型光纤总配线架
产品特点：
●全正面操作封闭机柜结构，可靠墙或背靠背安装；
●存贮框管理跳纤余长，与72 芯一体化机框安装尺寸相同，可灵活配置。
产品规格
| 外型尺寸mm（高×宽×深） | 存储框（个） | 12芯一体化托盘（中号） | 容量（芯） |
| 2000×600×300 | 3 | 36 | 432 |
| 2200×600×300 | 3 | 42 | 504 |
| 2600×600×300 | 4 | 48 | 576 |
GPX 型光纤总配线架
产品特点：
●全正面操作封闭机柜结构，可靠墙或背靠背安装；
●左侧挂纤轮管理跳纤余长；
●在用户驻地网机房使用时，架内可配分路器托盘。
产品规格
| 外型尺寸mm（高×宽×深） | 集中下缆板 | 12芯一体化托盘（中） | 容量（芯） |
| 2000×840×300 | 1 | 54 | 648 |
| 2200×840×300 | 1 | 60 | 720 |
| 2600×840×300 | 1 | 72 | 864 |
GPX型室内无跳接光缆交接柜
适用场合：
光接入网等需要实现光缆、光纤的连接与调度，实现连接主干光缆与配线光缆；并可放置光分路器的功能。
产品特点：
●全正面操作封闭式结构，前双开门；
●采用19″标准安装，模块便于更换；
●配线区采用无跳接式托盘，主干区采用一体化托盘；
●无跳接式托盘实现熔接、存储功能；
●分路器可实现自由切换成不同分光比。
产品规格
| 主干区域容量（芯） | 机架尺寸mm （高×宽×深） | 1：8分路器 （个） | 配线区域容量 （芯） | 无跳接托盘 （个） |
| 96 | 2000×600×300 | 36 | 288 | 32 |
GPX型光纤配线架
产品特点：
●全正面操作封闭式结构，前后双开门；
●正面采用大小双开门，可靠墙或背靠背放置；
●实现外缆与设备缆的终接、调线；
●分布式下缆结构；
●采用72 芯一体化机框，12 芯一体化托盘（蓝色）。
产品规格
外型尺寸mm （高×宽×深） | 满配容量（芯） | 72芯机框（个） |
| 2000×860×300 | 576 | 8 |
| 2200×860×300 | 648 | 9 |
| 2600×860×300 | 864 | 12 |
光纤总配线架(模式二)
应用场合：
根据用户的不同需求，不仅适用于机房原双面MDF逐步改造成双面光纤总配线架；同时也适用于新建机房大规模并架安装；而且也可以适合老机房现场改造。
产品特点：
●型材拼装架,机架高度4米，没有拼缝强度高；
●可以整体安装出厂，也可散架出厂安装，方便设备运输；
●可以安装护栏和导轨，架体宽度可以定制，方便与双面MDF并架。
●线路侧外缆集中布放或阶梯布放，有专缆门光布放空间，方便以后的扩容或改造；
●模块化设计，线路侧和设备侧可以选择安装终端框或熔配一体化机框。
产品规格
| 高度（mm） | 宽度（mm） | 深度（mm） | 线路侧 | 设备侧 | ||
72芯一体化机框 （引入光纤熔接） | 72芯终端机框 （引入光纤熔接） | 96芯终端面板 （引入光纤熔接） | 96芯一体化机框 （引入光纤熔接） | |||
| 2000 | 840 | 800 | 9个 648芯 | 9个 648芯 | 5块 480芯 | 5块 480芯 |
| 2200 | 840 | 800 | 10个 720芯 | 10个 720芯 | 6块 576芯 | 6块 576芯 |
| 2600 | 840 | 800 | 12个 864芯 | 12个 864芯 | 7块 672芯 | 7块 672芯 |
| 3500 | 840 | 900~1100 | 16个 1152芯 | 16个 1152芯 | 10块 960芯 | 10块 960芯 |
产品特点：
●全封闭式结构，单面操作；
●左侧挂纤轮管理跳纤余长；
●底部有走线槽；
●在用户驻地网机房使用时，架内可配分路器托盘。
产品规格
| 外形尺寸mm（高×宽×深） | 集中下缆框 | 12芯托盘（个） | 容量（芯） |
| 2000×840×300 | 1 | 54 | 648 |
| 2200×840×300 | 1 | 60 | 720 |
| 2600×840×300 | 1 | 72 | 864 |
GPX02B光纤配线架的作用
ODF（Optical Distribution frame）光纤配线架
光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。
GPX02B型光纤配线架属熔接配线一体化,适用于光纤接入网主干光缆间的熔接、配线、调线和测试。
技 术 指 标
特 点
规 格
一、独立ODU类
| 型号 | 规格 | 外形尺寸 |
| GPX02B | 576D | 2000*800*400(MM) |
| GPX02B | 648D | 2200*800*400(MM) |
| GPX02B | 864D | 2600*800*400(MM) |
800*400mm宽机架 | 正面（光缆为底部进入） |
内部结构正面 | 内部结构背面 |
光缆引入单元 | 光纤走纤示意 （左为光纤存储通道，右为光纤进入通道） |
12芯模块 |
二、新型高密度类
| 型号 | 集中下缆板 | 12芯一体化托盘（中型） | 规格（芯） | 外形尺寸 |
| GPX02B | 1 | 50 | 648 | 2000×840×300(MM) |
| GPX02B | 1 | 60 | 720 | 2200×840×300(MM) |
| GPX02B | 1 | 72 | 864 | 2600×840×300(MM) |
外形 | 内部结构1 | 内部结构2 |
GPX型光纤总配线架
GPX型光纤总配线架，是一种在柜体内实现光纤跳线的交叉连接式配线设备。该产品设计成单面双直列布局，结构紧凑，集成度高，操作方便。其思路，理念超前；其应用维护方便；其管理，界面清晰。主要用在外缆光缆在2000芯以下的模块局或机房面积特别紧张的局端。
机柜尺寸：
序 号 | 型 号 | 机架容量 | 结构尺寸（mm） | 备注 |
1 | HDGPXSAⅠ | 内线容量768芯，外线容量720芯 | 2600×840×600 | |
2 | HDGPXSAⅡ | 内线容量576芯，外线容量648芯 | 2200×840×600 | |
3 | HDGPXSAⅢ | 内线容量480芯，外线容量576芯 | 2000×840×600 | |
4 | HDGPXSBⅠ | 内线容量864芯，外线容量792芯 | 2600×840×600 | |
5 | HDGPXSBⅡ | 内线容量672芯，外线容量648芯 | 2200×840×600 | |
6 | HDGPXSBⅢ | 内线容量576芯，外线容量576芯 | 2000×840×600 |
双面总配线架为熔配分离结构，线路侧为模块式，设备侧为配线面板结构。
主要特点
1.线路侧为光缆，设备侧尾缆分区管理，符合现有维护体制和习惯
2.架内，架间跳纤均在OMDF架内路由，无需进入机房光纤槽道，减小槽道压力，方便调度管理
3.可定制跳纤长度，减少光纤冗余和缠绕
4.有预留测试端口
5.正面为线路侧（直列），背面为设备侧（横列）
6.设备侧配线面板采用旋转结构，维护方便
7.跳线路由采用直放式，无需穿叉走纤，操作方便
光纤总配线架，采用前后操作方式。正面为线路侧，采用12 芯熔配一体化托盘（冰灰），背面为设备侧，采用96 芯配线单元。左侧成端光缆，右侧存储跳纤。
产品并架
主要特点：
? 前后操作方式，可多台并架使用；
? 设有分支光缆存储装置，可存储分支光缆余长；
? 跳纤可定长，架内跳纤可定长为2 米、3 米、4 米；
? 应用范围：适用于引入光缆在2000 芯以上的大型模块局、中心机房。
96芯翻转单元板
12芯小型熔配一体化托盘
订货指南：
外型尺寸（mm） 高×宽×深 | 外线侧 | 设备侧 | 总容量 （芯） | 适配器 | |||
配线单元（72芯） | 托盘数量（个） | 芯数（芯） | 配线单元（96芯翻转板） | 芯数 | |||
2000×720×600 | 9 | 54 | 648 | 6 | 576 | 1124 | FC SC |
2200×720×600 | 10 | 60 | 720 | 7 | 672 | 1392 | |
2600×720×600 | 12 | 72 | 864 | 8 | 768 | 1632 | |
3400×720×900 | 16 | 96 | 1152 | 10 | 960 | 2112 | |
注：1.设备缆的开剥长度，应控制在750mm-1050mm之间； 2.熔配一体化托盘外形尺寸（mm）:25×200×180(高×宽×深)，颜色：冰灰。 | |||||||
1. 建设背景
近年来，随着光进铜退、光纤到楼、光纤到户的快速推进，接入网建设已经迎来了以FTTx为主的光纤接入时代，大量接入光缆汇聚至OLT、传输、数据等不同机房，机房内的光缆成端数量不断增加，光跳纤的数量也日益增大，对光跳纤的管理及灵活调度的需求也进一步提升， 但受传统ODF架自身跳纤管理能力、可扩展性的限制，主要造成以下几方面问题：
1.1 管理混乱
现有进局光缆分布在各个专业机房，且都设置有ODF光配线架，多数业务都需要2个以上专业机房跳纤才能实现，机房之间光缆用量较大，走线及跳纤混乱，无法实现统一管理，不便于调度和维护。
1.2 界限不清
传统的ODF架“小而全"的布局结构，模糊了建设和维护的界面，容易造成跳纤的反复缠绕，不利于灵活调度，不适合更大容量的建设。
1.3 层次不清
接入层光缆和中继层光缆成端在同一ODF架内，接入层光缆的频繁施工、维护不能保障中继层光缆安全性，存在隐患。
随着接入网光纤化战略的进一步推进，以上问题会日趋严重。为此，今后在机房规划建设中应考虑安装光纤总配线架（MODF），用以汇聚海量的接入光缆，逐步解决维护、管理、安全等问题。
2. MODF简介及相关标准的建立
光缆总配线架（Main Optical fiber Distribution frame，简称MODF，以下均简称MODF ）应用了MDF的全部使用及维护方式，具有直列和横列成端模块。直列侧连接外线光缆，横列侧连接光通信设备，可通过跳纤进行通信路由的分配连接，具备水平、垂直、前后走纤通道，便于大容量跳纤维护、管理及扩容，并可安装链路测试端口。
MODF目前尚未有国家、行业标准，主要参照YD/T 778-2006《光纤配线架》、Q/CT 2354-2011《中国电信光总配线架技术要求》，以及国内外光纤配线架厂家的企业标准。
3. MODF适用范围
MODF适用于接入层中心局（OLT局）及类似的中心机房，用于接入设备光缆与外线城域网主干光缆的集中成端、连接调度及监控测量，同样适用于大中型传输机房，但要分别设置接入层MODF和中继层MODF。
4. MODF分类与结构
MODF主要分为熔配一体化型和熔配分离型两大类（架高度分为2600mm、2200mm、2000mm 三类）
4.1 熔配一体化型MODF
熔配一体化型MODF：由连接外线光缆的直列侧和连接光通信设备的横列侧配线架组成。直列侧和横列侧可以是一体化机架或者是分离式机架。
机架主要由机架顶座、底座、骨架、门（需要时）、光缆固定开剥单元、接地、直列模块和跳纤收容单元、横列模块、水平走线槽及附件等组成。
以下按照一体化机架和分离式机架分别介绍：
4.1 .1 一体化机架
一体化机架的直列架与横列架为背靠背架构，双面操作,并架结构较为固定、单一。直列机架由若干个成端盘组成1个单元，采用12芯熔配一体化托盘组件。横列机架可采用12芯熔配一体化托盘或72芯跳纤框组件。直列架详见图4.1，横列架详见图4.2：
图4.1 一体化机架MODF直列架示意图
图4.2 一体化机架MODF横列架示意图
4.1.2 分离式机架
分离式机架由光缆熔纤终端架与设备侧配线架组成，两者为两个独立的光纤配线架,组合较为灵活，可以实现全正面并架结构或背靠背并架结构。直列机架由若干个成端盘组成1个单元，采用12芯熔配一体化托盘组件，横列机架可采用72芯跳纤框或12芯熔配一体化托盘组件。详见以下结构图4.3：
直列架（线路侧） 横列架（设备侧）
图4.3 分离式机架MODF结构示意图
分离式机架双面并架方案(两架正面和背靠背并架组合)，详见图4.4：
图4.4两架正面和背靠背并架组合
分离式机架的光纤总配线架组合较为灵活，在实际应用中根据机房容量也可以组成多架全正面或背靠背跳纤场。
4.2 熔配分离型
熔配分离型MODF：由熔纤架和配纤架组成，二者配合使用。
熔纤架是将所有光缆引入接地，并与尾纤接续功能集中在同一子架中的机架。机架由光缆固定、开剥、捆扎、接地等组成，两侧为熔接盘熔接区。详见图4.6：
图4.6 熔配分离型MODF熔纤架示意图
配纤架是将所有成端功能集中在同一子架且实现光传输路由调度功能的机架。机架由外线成端区、内线成端区、尾缆固定区、跳纤区组成，各区相互独立。外线及内线均采用可翻转的跳纤单元框。详见图4.7：
图4.7 熔配分离型MODF配纤架示意图
熔配分离型MODF的并架方案主要以全单面操作为主，具体组合方案详见以下示意图：
方案一：1架熔纤架与4架配纤架并架示意图，详见图4.8：
配纤架（设备侧）/ 配纤架（线路） 熔纤架 配纤架（线路侧）/ 配纤架（设备侧）
图4.8 熔纤架与配纤架并架示意图
方案二：熔纤架也可以与4.1.2节分离式MODF架的横列架配合使用，具体为1架熔纤架与4架分离式MODF架的横列配纤架并架方案，详见图4.9
配纤架（设备侧）/ 配纤架（线路） 熔纤架 配纤架 （线路侧）/ 配纤架（设备侧）
图4.9 1架熔纤架与4架分离式MODF架的横列配纤架并架示意图
以上是目前主流厂家生产的MODF的组合、并架方案。双面架的外线侧与设备侧界面分工较为清晰，但需要双面操作；全正面架可以背靠背安装或对墙安装，操作方便。在工程应用中，可以根据具体应用场景、管理模式、操作习惯以及外线侧和设备侧的容量需求选择合适的机架和并架方案，建成一个扩容性好、跳纤管理清晰、使用灵活的大容量跳纤场。
5. MODF应用
5.1 MODF安装场景
MODF的安装应尽量靠近OLT或其它设备机房，同时考虑出局管道、楼内竖井、槽道等物理通道的路由、容量等因素，可分为同层设置（或同机房）和不同层设置,具体设置可参照以下优先顺序选择：
1.在现有电缆总配线室空间条件满足的情况下，优先选用电缆测量室设置MODF；
2.在现有电缆总配线室空间条件不满足的情况下，MODF设备尽量与OLT设备同机房；
3.在现有OLT或传输机房空间条件都不满足的情况下，可以同层设置或不同层设置独立的MODF机房。
5.2 MODF安装对机房的要求
MODF机房尽量选择一个长度足够的机房，使得MODF尽量处于一列摆放，形成一个跳纤场。如果分成两列摆放，列间跳纤只能走机房顶部走线架，不利于维护。
MODF与其他设备同机房设置时，机房面积应根据机房的终期容量，综合考虑MODF、OLT、专线接入设备及电源等设备需求空间和预留空间；不同机房设置时，只需考虑MODF所需空间和预留空间，同时要考虑在线测试设备的安装位置预留。
5.3 MODF与设备之间连接建议
MODF与设备之间连接时，建议选用尾缆。根据不同的使用场景，可选用双头或单头（在MODF设备侧熔接盘熔接）的尾缆。详见图5.1：
图5.1 MODF连接示意图
注：同机房或同层设置时，MODF与设备之间的尾缆长度较好控制，建议选用双头尾纤连接或尾纤连接；不同层设置时，MODF与设备之间的尾缆长度测量难度较大，建议选用单头尾缆或选用厂家定制的单头带尾纤的室内光缆连接，在MODF架的设备侧选用12芯的熔配一体化托盘。
6. 结束语
随着MODF的推广和使用，逐步会解决现有机房光缆管理混乱、扩容难、维护难等问题。但是每一种新产品的引入都需要一定的磨合期，这就促使我们继续深入研究如何与现有网络的融合演进和长期的部署方案，以满足未来用户的大量业务需求。
参考文献：
YD/T 778-2006《光纤配线架》
Q/CT 2354-2011《中国电信光总配线架技术要求》
